Duplex DS-12 Carbon RED Special Edition 24 US

Duplex DS-12 Carbon RED Special Edition 24 US
Art. No.:
JDEX-TDS12-CLXR24-US
Beschreibung
Parameter
Downloads
Module
Support
Beschreibung
Parameter
Downloads
Module
Support

Beschreibung

The transmitters of the DS series are designed for thumb control.
These transmitters can be placed in a counter for these transmitters.

Das oben am Sender angeordnete hintergrundbeleuchtete Display bietet ausgezeichnete Lesbarkeit und einen großen Betrachtungswinkel.
Dank der hervorragenden Displayauflösung und Verwendung vieler Graphikelemente ist es möglich, die Einstellungen einfach und intuitiv zu halten, vor allem bei der Darstellung von Telemetriedaten.
Bei den DUPLEX-Produkten wurden die Möglichkeiten im Bereich der Übertragung von Telemetrie daten und deren Weiterverarbeitung am Display des Senders sowie ihre Analyse am PC erweitert. Beim Sender ist die Einstellung von Warntönen (inklusive vom Anwender selbst erstellter Klänge) möglich, damit können alle auf Telemetriedaten oder Geberzuständen beruhenden Situationen und Informationen akustisch signalisiert werden.

The DS-12 offers concept of individual feature setup based upon the requirements of each customer. The transmitter is available in a basic configuration that will meet the needs of most users for most model
types. For individual setting of the transmitter there is a configurator available at swshop.jetimodel.com. After the simple registration of your transmitter it is possible to select additional features based upon your individual demands.

DS-12

Purposefully placed at the top of the transmitter, the 3.5" sunlight readable color LCD with its wide viewing angle offers nearly perfect visibility in just about any lighting condition. Thanks to its high resolution display and use of a relatively large number of graphic images it was possible to create a simple and intuitive setup procedure for displaying telemetric data.
The DUPLEX EX family of products have been equipped with an improved real-time telemetry system which can be viewed on the LCD transmitter display. The transmitter allows the setup of voice notifications, both preinstalled and user created, which can be related to telemetric values, user set alarms, or signals which have been assigned to conditions of various control elements.
The DS-12 offers concept of individual feature setup based upon the requirements of each customer. The transmitter is available in a basic configuration that will meet the needs of most users for most model
types. For individual setting of the transmitter there is a configurator available at swshop.jetimodel.com. After the simple registration of your transmitter it is possible to select additional features based upon your individual demands.

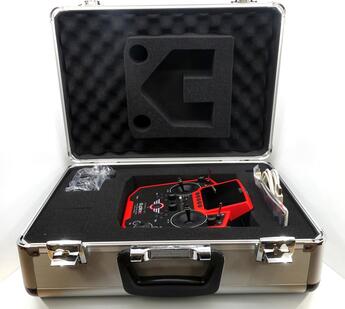

Special edition DS-12 transmitter has a carbon front panel. This transmitter is in a RED color and will be delivered as standard in a DUPLEX aluminum case and with an R9 receiver.

Changes of the special edition:
- DS-12 transmitter in RED color
- Carbon front panel
- DUPLEX aluminum case
- R9 receiver

Parameter

Gewicht [g] 700
Alukoffer Ja
Senderakku [mAh] 6200
Displaygröße 3.5
interne SD-Karte 8GB
Hallsensoren Steuerknüppel/Vibration Yes / Yes (not included with the joystick)
Auflösung der Steuerknüppel 4096
Transmitter Frame Plastic / Carbon Front Panel
Material der Steuerknüppelmechanik Plastic
Anzahl der Sendeantenne 2.4GHz/900MHz 2 / 1
Abmessungen [mm] 194 x 215 x 55
Ausgangsleistung - 2,4GHz [mW] 100
Einsatztemperatur [°C] -10 bis +60
Kanäle 8 (bis 16)
Control Inputs (Stick/Switch/Knob) 14
Backup Module 900MHz (upgradable)
Flugphasen 3 (bis 6)
freie Mischer 5 (bis 20)
graphische Darstellung der Telemetriedaten (upgradable)
Audio Player (upgradable)
logische Schalter 0 (bis 16)
Number of Remote Commands 0 (bis 16)
Sequenzer 0 (up to 6)
Timer 3 (bis 10)
Datenfenster im Display 10 (bis 40)
Sound bei Ereignis 5 (bis 20)
Alarme 10 (bis 40)
Vibrationsalarm in den Steuerknüppeln (upgradable)
Voice Output (upgradable)
MP3 Active
Mikrophon Active
Gyroeinstellungen 1 (bis 3)
Servobalancer (upgradable)
Funktionskurven (upgradable)
Throttle Limiter (heli) (upgradable)
Vario (upgradable)
Flugphasentrimmung Active
Data Stream Logging Active
Telemetriegeber 0 (up to 16)
Voice Commands 0 (bis 15)
Lua Apps 10
Ditex Servo Telemetry Active
Double Path (upgradable)
Beschleunigungssensoren (upgradable)
HF-Module 2.4GHz/900MHz HG 1 / 1 (next generation) 863 - 870 MHz (EU), 902 - 928 MHz (US)
Control Inputs (Stick/Switch/Knob) 14

Downloads

Overview of transmitter accessories and their compatibility - april-2024-CZ

Overview of transmitter accessories and their compatibility - april-2024-CZ

Overview of transmitter accessories and their compatibility - april-2024-DE

Overview of transmitter accessories and their compatibility - april-2024-DE

Overview of transmitter accessories and their compatibility - april-2024-EN

Overview of transmitter accessories and their compatibility - april-2024-EN

Module

Beschleunigungssensoren
Beschleunigungssensoren
Die eingebauten bewegungssensoren könne hier aktiviert warden. Diese können Sie z.B. nutzen um eine Kamera an einem Multicopter zuschwenken oder auch Ansagen auszulösen. Diese Sensoren lassen sich allen Funktionen als Geber zuordnen. Die Einstellungen dazu finden Sie unter: Erweiterte Einstellungen › Bewegungssensoren.
Audioplayer
Audioplayer
Hier wird der Audioplayer aktivert. Dieser kann Musikstücke z.B. für eine Acrokür oder als Hintergrundmusik abspielen. Die Musikdateien werden als .wav Dateien auf der Speicherkarte des Senders gespeichert. Zusatzfunktionen › Audio Player.
Funktionskurven
Funktionskurven
Ermöglicht die Änderung der Ansteuerkurven aller Steuer-/Geberfunktionen z.B. von linear auf Mehrpunktkurve. Feineinstellungen › Funktionskurven.
Flugzustände bis zu 6
Flugzustände bis zu 6
Erweitert die maximale Anzahl der Flugphasen von 3 auf 6. Das ist ideal für Hubschrauber- oder z.B. F3J/B Piloten, welche ihr Modell perfekt auf verschiedenste Wetterbedingungen anpassen möchten. Feineinstellungen › Flugphasen.
Kreiseleintellungen
Kreiseleintellungen
Erweitert die Einstellmöglichkeiten/-funktionen auf 3 Funktionen (Achsen). So können Sie einfach bis zu 3 Achsen eines Flugstabilisierungssystems einstellen. Diese Flugstabilisierungssysteme finden z.B. in Jets, Multikoptern und Hubschraubern (FBL System) anwendung. Feineinstellungen › Kreiseleinstellungen.
Servo Balancer
Servo Balancer
Aktiviert die Servobalancerfunktion für jedes verfügbare Servo. Damit können z.B. zwei Servos, welche mechanisch gekoppelt auf ein Ruder wirken, perfekt im Weg aufeinander abgestimmt werden (gematched). Es werden so unnötig hohe Stromaufnahmen der Servos vermieden und die Servos geschont. Modellwahl/-modifikation › Servoeinstellungen.
Telemetrieanalyse als Graphik
Telemetrieanalyse als Graphik
Aktiviert die Telemetriedatenanalyse auf dem Senderdisplay in graphischer Darstellung. Bis zu 3 Telemetriewerte aus einem Flug können hier mit einer verglichen und ausgewertet werden. Zusatzfunktionen › Datenanalyse.
Gas limiter
Gas limiter
Aktiviert die einstellbare Gaslimiterfunktion für Hubschraubermodelle. Die Endstellungen, Geber und Laufzeiten sind dabei einstellbar. Feineinstellungen › Gaslimiter.
Sprachausgabe (z.B. Telemetriewerte)
Sprachausgabe (z.B. Telemetriewerte)
Ermöglicht die Ansage des genauen Wertes von Telemetriedaten auf Tastendruck oder regelmäßig, z.B. “Höhe 276,4m”. Stoppuhren/Sensoren › Sprachausgabe.
Channels - up to 12
Channels - up to 12
Increases the number of the transmitter channels from 8 to 12. If you fly large model airplanes with advanced wing mechanization and 8 channels is not enough for you, activate this module.
Channels - up to 16
Channels - up to 16
Increases the number of the transmitter channels from 12 to 16. If you fly very large model airplanes with advanced wing mechanization and 12 channels is not enough for you, activate this module.
VF modul 900MHz
VF modul 900MHz
Enables the NG back-up transmitter module in the 900MHz NG (Next Generation) band. The DS-12 transmitters feature a backup wireless system for high data transmission safety and reliability.
Free Mixes up to 20
Free Mixes up to 20
Increases the number of free mixes from 5 to 20. Configuration of free mixes is carried out in Fine Tuning › Free Mixes.
Logicswitches up to 16
Logicswitches up to 16
Enables the function of 16 logical switches that determine their output according to the position of up to two assigned controls. You can also assign the output of each logical switch as the input of any model function. This way it is possible to create several virtual controls very easily that can be used to control the securing of landing gear, start timers or the activation of aerodynamic brakes. The configuration is available in Advanced Properties › Logical Switches.
Number of remote commands up to 16
Number of remote commands up to 16
Activation of 16 control commands for controlling devices connected via EX Bus. By the simple move of a switch on the transmitter it is possible e.g. to delete maximums and minimums recorded in the Central Box after each flight. The control commands can be understood as extra channels for additional functions of the model. The summary of active commands is to be found in Model › Device Explorer.
Sequencer up to 6
Sequencer up to 6
Activation of up to 6 user adjustable sequences. The start is carried out via an assigned control. Using the sequencer, you can easily achieve realistic landing gear retraction in scale models, in addition it is possible to control periodic events, such as position lights blinking. Setting the sequences is possible in Advanced Properties › Sequencer.
Timer up to 10
Timer up to 10
Increases number of timers from 3 to 10. Suitable for pilots in competition categories, where they perform several tasks in a specified time. The pilot thus gets a perfect overview of the flight time, motor time or a lap time. The configuration of timers is available in Timers/Sensors › Timers.
Values on display up to 40
Values on display up to 40
Increases maximum number of telemetry items displayed on the main screen from 10 to 40. If you want to display a large number of telemetry data items, activate this option. The data can be easily arranged in individual screens through which you can browse. You can configure the displayed items in Timers/Sensors › Main Screen.
Sprachausgabe / Ereignis bis zu 20
Sprachausgabe / Ereignis bis zu 20
Erweitert die maximale Anzahl der programmierbaren Sprachausgaben zu bestimmten Ereignissen von 5 auf 10. Damit können Sie eine Ansage einem Schalter zuordnen. So ertönt z.B. “Fahrwerk ausgefahren” bei Betätigung des Fahrwerksschalters. Erweiterte Einstellungen › Sprachausgabe/Ereignis.
Alarme bis zu 40
Alarme bis zu 40
Erweitert die maximale Anzahl der programmierbaren Alarmes auf 40. So können Sie bis 40 verschiedene Alarme auf jeden Wert eines verfügbaren Sensors legen. So erhalten Sie einen perfekten Überblick über Strom, Spannung, verbrauchte Kapazität, Höhe usw. durch selbstgewählte Alarme bei Überschreitung eines programmierten Grenzwertes. Habe Sie die Sprachausgabeoption auch aktiviert, können Sie den jeweiligen Grenzwert als Wert ansagen lassen. Timers/Sensors › Alarms.
Vibration Alarms
Vibration Alarms
The transmitter are equipped with shaking vibration motor that can be used for alarm notifications, etc. For each alarm you can optionally specify a type of vibrations (1-3 pulses, long or short) and the intensity can be specified in 3 steps (low, medium, high).
Telemetry Controls up to 16
Telemetry Controls up to 16
Not only can you display telemetry data, record it to your SD card or have it voice announced, with this module it is possible to control specific model functions using sensor inputs. This way, some tasks that previously required manual adjustment via visual estimation or alarms can now > be automated (for example, when the pressure drops to the set value, then the gear opens automatically, it is also necessary to use the function of the logical switch). Up to 16 controls labeled MX1 – MX16 are available.
Voice Commands up to 16
Voice Commands up to 16
Double Path
Double Path
"Double Path“mode – the transmitter RF module communicate independently with two different receivers. The receivers can be interconnected via an intelligent synthesizer, for instance the JETI Enlink, or the basic control functions can be divided between two independent receivers. In this mode the 2.4GHz Duplex module communicates independently with two receivers. This greatly improves safety and reliability since both receivers communicate independently with the RF module.
Vario
Vario
Ermöglicht die akustische Ausgabe der Steig- und Sinktöne eines angeschlossenen Variometers. Dadurch realisieren Sie eine perfekte Signalisierung der Variofunktion wie in einem manntragenden Segelflugzeug. Echtes Thermikfliegen wird damit zu einem Erlebnis. Die Einstellungen und persönlichen Anpassungen der Varioakustik lassen sich unter Stoppuhren/Sensoren › Vario. vornehmen.
